Inspect Glass v2.0说明书

欢迎使用Inspect Glass玻璃检测软件；使用前请仔细阅读使用说明书!

一、软件使用前准备工作:

1) 检查硬件：控制柜电源是否打开，

2) 检查机器，并做使用前准备：用无纸棉蘸汽油搽洗工作台；

3) 检测激光电源指示灯是否正常；

二、软件功能简绍

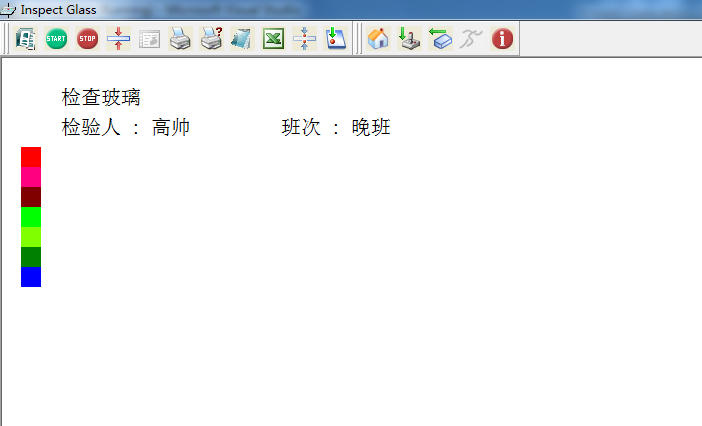

软件主界面如下：

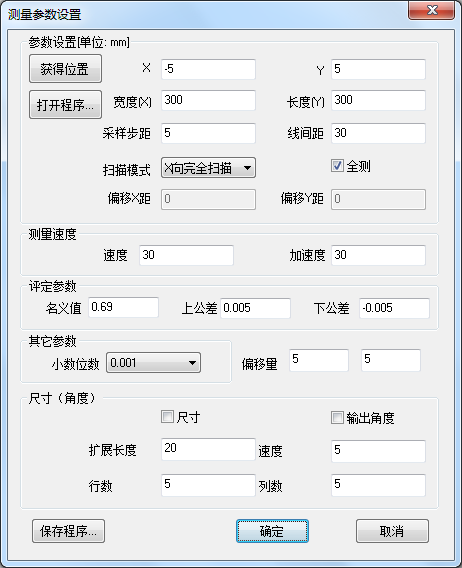

1）  测量参数设置：对测量参数进行设置等操作；点击该按钮将弹出如下界面：

获得当前位置：获得激光头当前所在位置值；在 X Y 编辑框中显示；目的是以该点作为扫描的起始点（推荐该点在玻璃的左上定点处）；

宽度（X）: 以起始点为开始点，要实际扫描玻璃的宽度；

长度（Y）：以起始点为开始点， 要实际扫描玻璃的长度；

采样步距：扫每一条线时，每采样步距的长度取一个测量点；

线间隔： 在进行一定范围的测量时会进行多条线扫描，该值是确定每条线间的距离；

扫描模式：

X向完全扫描：X向优先，即横向扫描开始进行指定范围扫描；

Y向完全扫描：Y向优先，即纵向扫描开始进行指定范围扫描；

X 向扫一行： X向扫一行数据；

Y向扫一行： Y向扫一列数据；

测量尺寸：测量尺寸相关信息：玻璃宽、高以及角度；

全测：是指玻璃的整块面积都要测；不选则表示部分不测即进行“回形”测量，周边测中间不测；

偏移X距：偏移指定的值得宽度为不测的起始X向位置；

偏移Y距：偏移指定的值得高度为不测的起始Y向位置；

速度：指定测量时机器速度；

加速度：指定测量时机器运行的加速度；

名义值：玻璃厚度的理论值；

上公差、下公差： 指定厚度公差值；

小数位数：指定显示数据，报表数据的显示小数点后几位显示；

偏移量：分别是X，Y向向外偏移的距离，保证指定的起始点位X，Y向都能测到；

尺寸：选中为测量玻璃高度，宽度；否则不测该项；

输出角度：测量尺寸后同时显示玻璃四个角度值，依次是测量过程的角度值，即第一个是左下方角最后是起始点的顶角，逆时针方向的四个角；

扩展长度：在起始点向外扩展指定长度的一半（整体是扩展长度），由于玻璃本身生产斜或测量时没有放正，X，Y向的边缘点不一定与起始点水平，所以增加该项参数，目的是向外搜索边缘；

速度：指定测量宽、高的扫描速度，理论上越小测得边缘越准确，但扫描时间就会越长；所以在满足精度要求的情况下适当提高速度会减少测量时间；

行数：扫几行确定Y向边缘；至少是2；

列数：扫几行确定X向边缘；至少是2；

保存程序：将以上设定的值保存到工作区中，必备后续使用；

打开程序：将已保存的工作区打开，恢复测量数据信息；必备进行测量；

确定： 将测量数据信息核实正确后，进行作为实际测量数据进行确定；关闭该界面，可以进行测量操作；

取消： 取消此次测量参数设置操作，关闭该界面；

2）  开始测量：将测量参数设置确定的数据信息，进行测量；界面中将实时显示相关测试数据信息；

3） 停止： 停止机器并终止当前正在进行的测量工作；

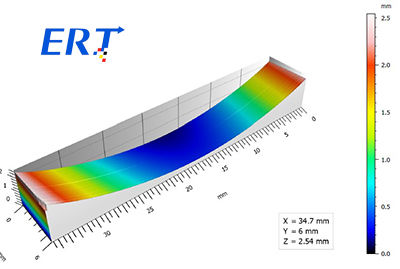

4）输出模式： 厚度；  翘曲 ，设置当前显示或输出模式；

5）  统计：对单行、列的多次扫描进行简要的统计；

6）  打印：将当前显示的测量数据进行打印；

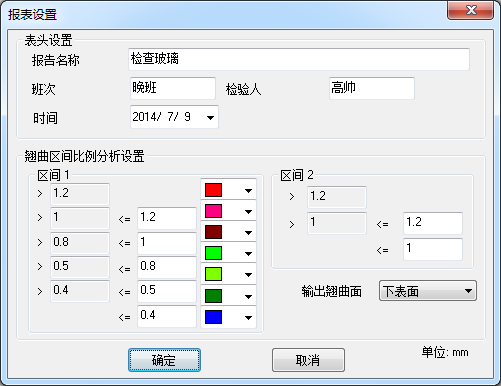

7）  表头设置：对表头信息进行设置；点击该按钮弹出如下界面：

报告名称：指定输出或打印的报告名称；

班次：当前测量的班次，可不设置；

检验人：操作人员；

时间：当前出报告时间；

翘曲区间：设定不同区域段的值，及该区域段的颜色；

输出翘曲面：上表面翘曲，下表面翘曲；

8） 文本： 将当前的测量数据保存到文本中或将以前保存的文本数据打开；

9） Excel输出：将当前模式（厚度、翘曲）下的数据导出到Excel文件中，在导出翘曲模式下，注意在表头设置中所设置的输出翘曲面的选项，即输出已选定的输出翘曲面的数据；

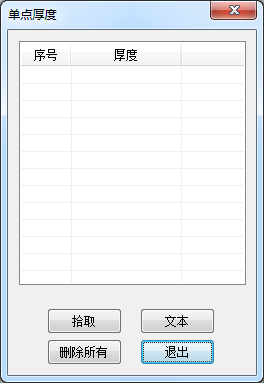

10）  单点厚度：测量玻璃的某一固定点的厚度；点击该按钮弹出如下界面：

拾取：获得当前位置玻璃的厚度值；

文本：将所有数据保存到文本中；

删除所有：清空列表信息；

退出：关闭该界面；

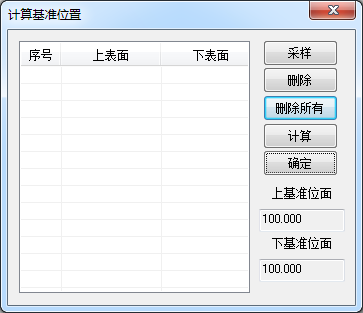

11）  基准位置：测量玻璃的某个位置，以此位置作为测量翘曲时的相对位置；点击该按钮将弹出如下界面：

采样：获取当前位置的玻璃上表面和下表面数据；

删除：删除当前选中的数据；

删除所有：清空列表数据；

计算：将列表中的数据进行相关计算，计算出上表面的基准值和下表面的基准值；

确定：将计算出的基准数据作为测量中基准数据；关闭该界面；

12） 回零：对机器进行回零操作，点击该按钮时弹出如下界面：

选择要回零的轴，点击开始进行该轴向的回零，回零完毕后进行另一轴回零操作；

暂停：停止当前回零操作；

退出：关闭该界面；

13）  操作杆使能：当需要加载操纵盒上的XY两个使能按钮时， 可以手动点击操纵盒向相应的按钮或者点击此按钮。

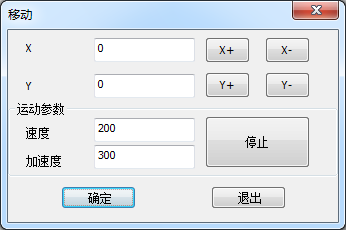

14）  运动：对机器进行指定位置运动操作及运动参数设置;点击该按钮时将弹出如下界面：

指定目标位置：X,Y ；

速度：指定运动速度；

加速度：指定运动加速度；

确定：以指定速度和加速度，运动到指定目标点；

X+ ：向X 正向运动，直至碰到该方向的限位；

X- ：向X 负向运动，直至碰到该方向的限位；

Y+ ：向X 正向运动，直至碰到该方向的限位；

Y- ：向Y 负向运动，直至碰到该方向的限位；

停止：停止机器运动；

退出：退出该界面；

15） 机器当前状态：停止状态，运动状态；

16） 错误信息：显示机器错误信息，以备查看。若机器异常了，需要打开该界面清除相关错误；

三．其它说明

1.安装使用软件需要进行官方激活，联系软件厂商并获取激活文件，将其粘贴至软件安装目录下即可成功激活，盗版必究。

2.了解检测的要求和方法，规划检测方案或调出检测程序。

3.坐标系要符合要求，才能确保所测数据准确。

4.如果发现异常情况，请首先记录软件提示的错误信息，电话通知米索技术服务部。

5.检测完成后，将检测程序和程序运行参数及激光配置等说明存档。

6.计算机内不要安装任何与玻璃翘曲检测无关的软件，以保证系统的可靠运行。

7.实施检测过程中，操作人员要精力集中，首次运行程序时要注意减速运行，确定编程无误后再使用正常速度。
